加工事例

加工事例No.1

3次元データ化

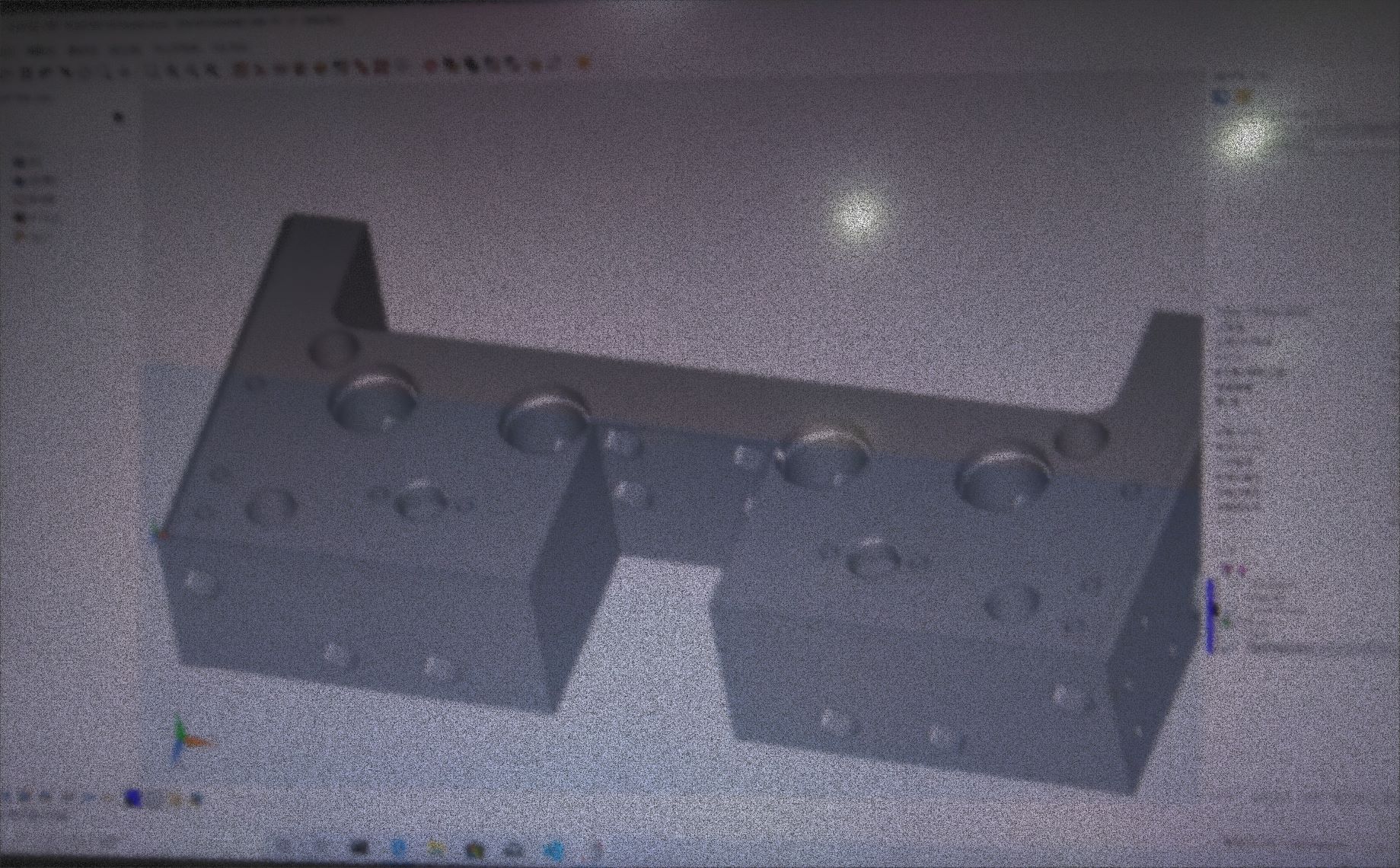

3次元データ

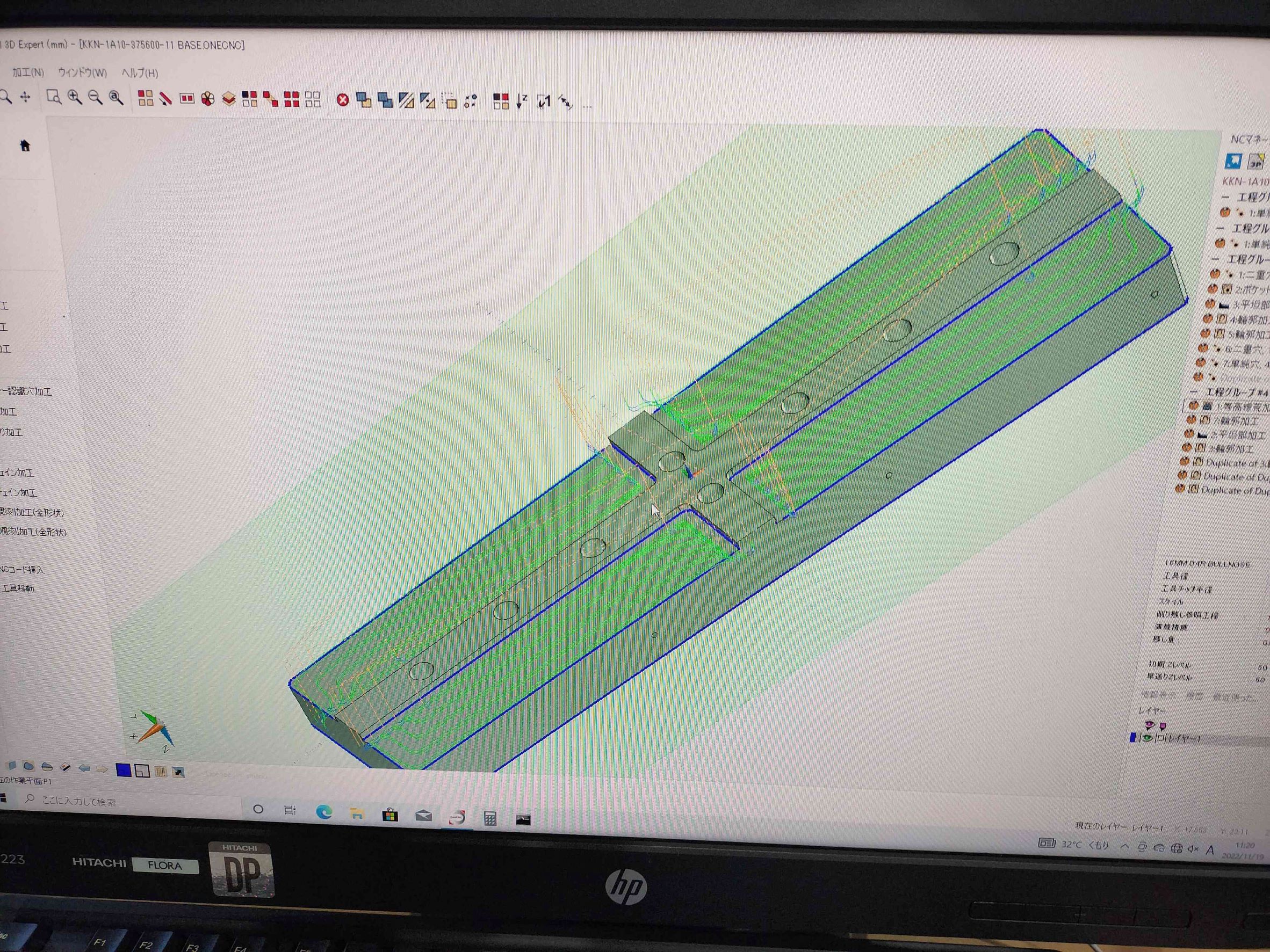

3次元データに対応できるようになりました。3次元データから一気に加工します。



3Dデータ作成 加工


高回転・高送り加工

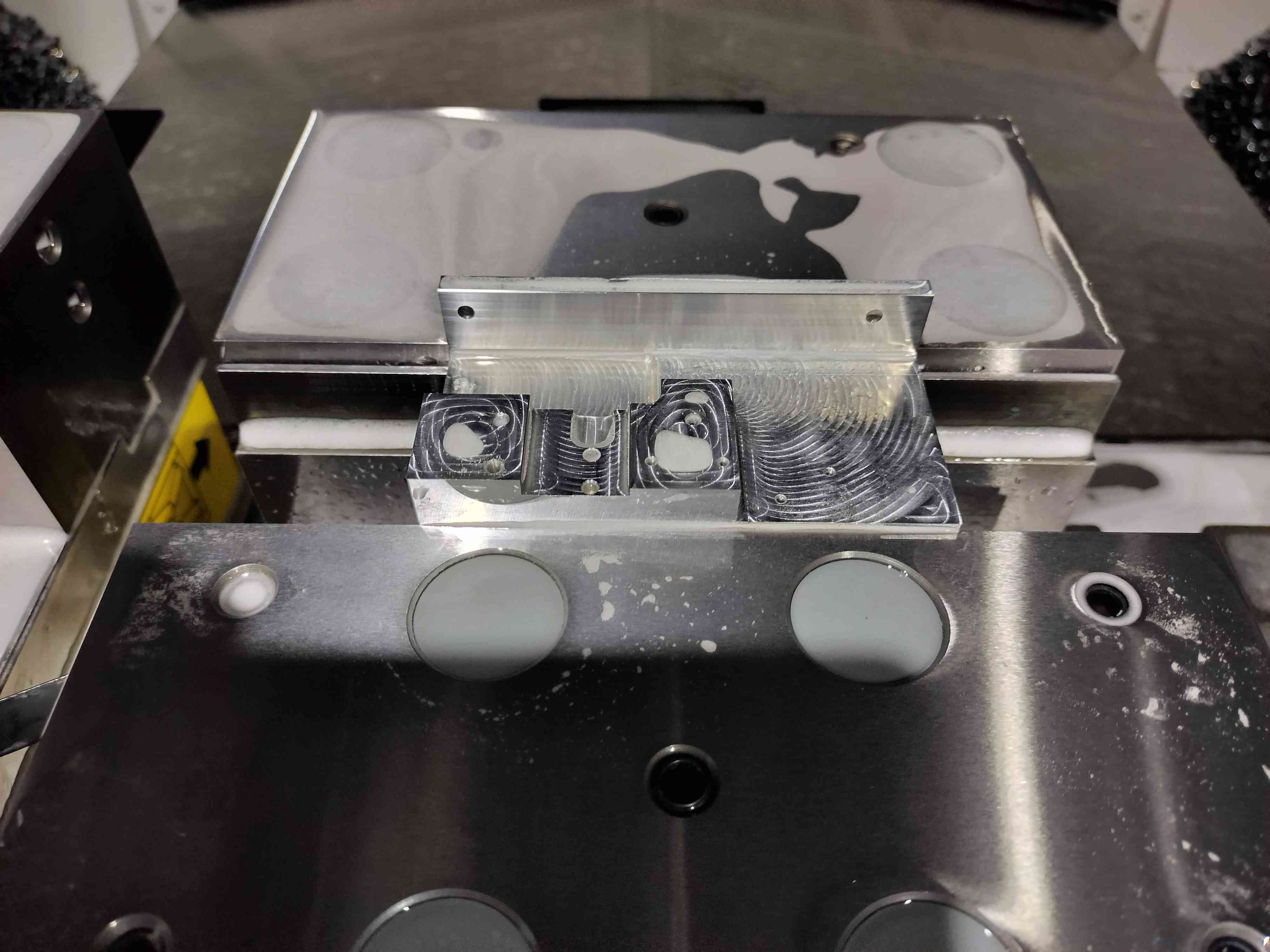

高回転高送りエンドミル加工

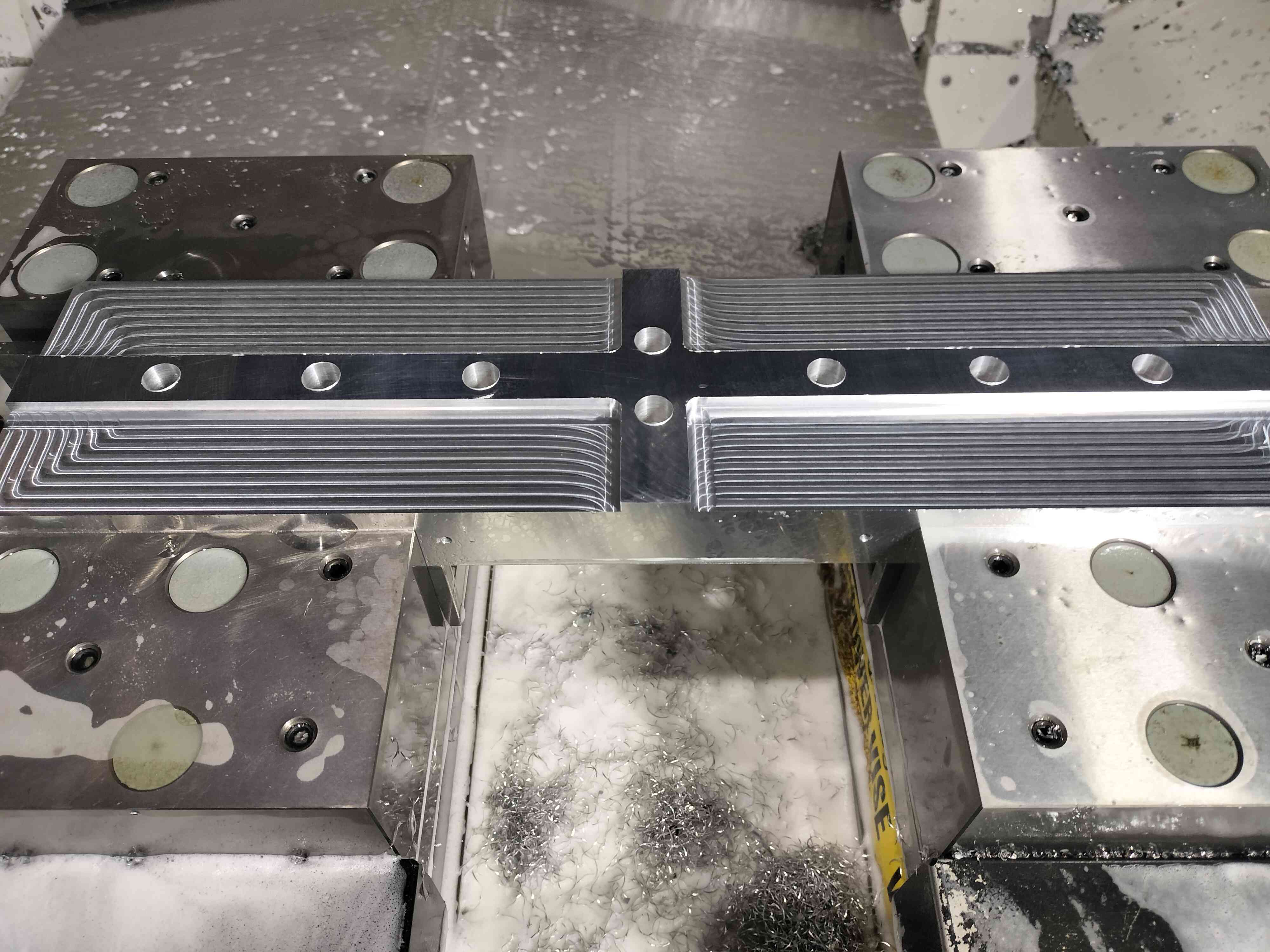

高回転・高送り加工に対応


























溶接品のフライス加工、研磨、公差穴仕上げ

溶接品の研磨、公差穴仕上げ

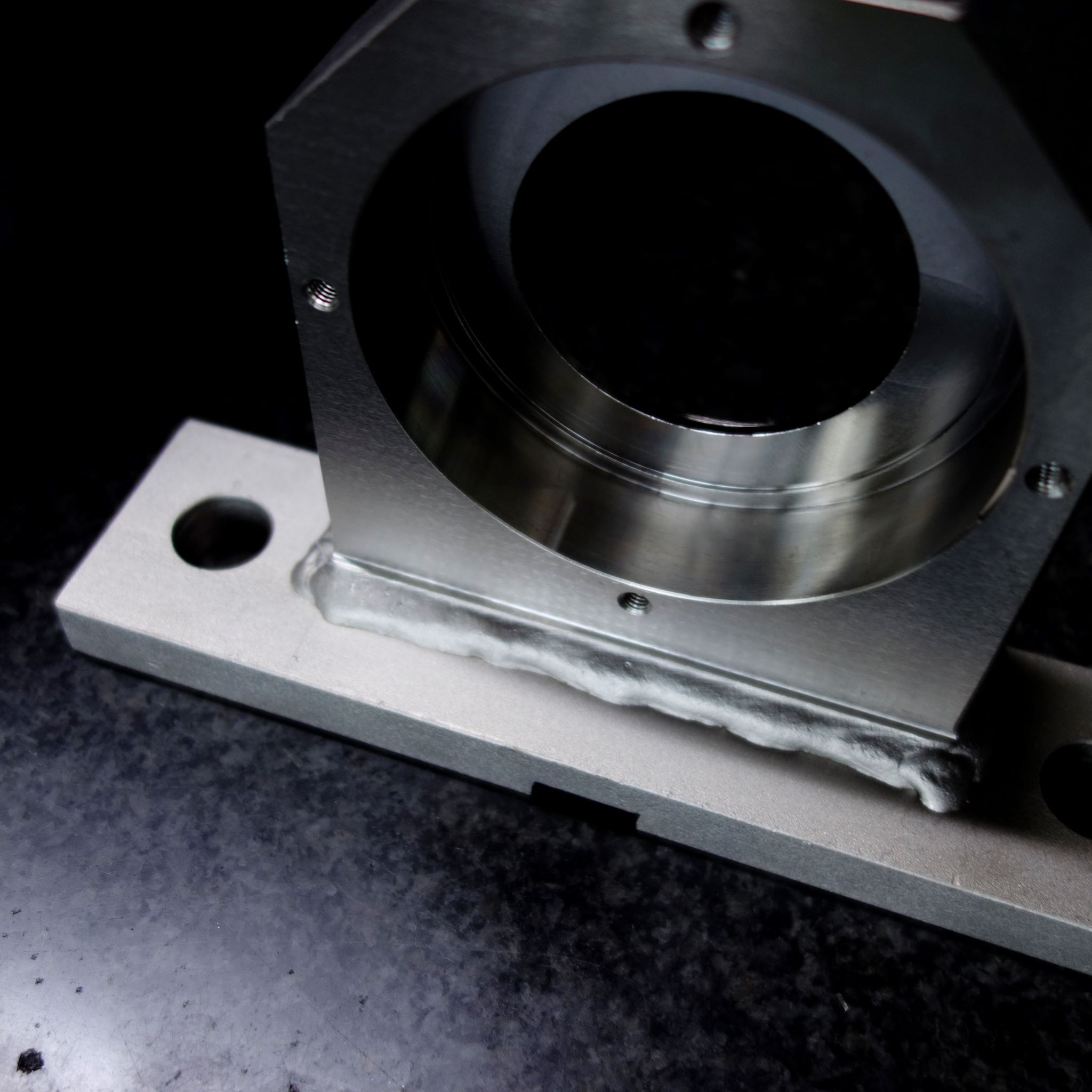

溶接品を研磨し、公差穴をマシニングで仕上げました。


平面研磨作業

平面研磨作業風景

平面研磨

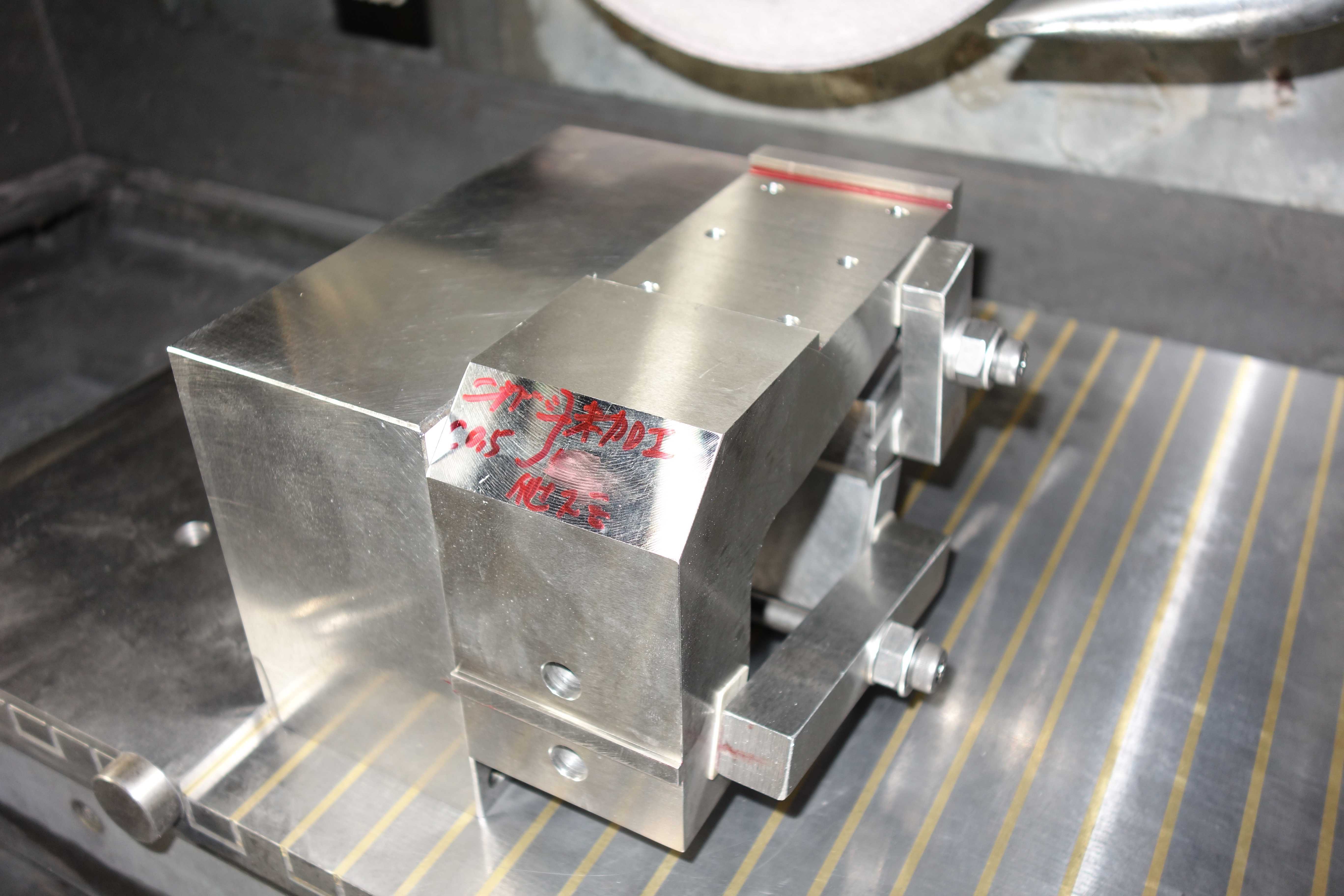

治具にて固定後、平面研磨

異形形状でも治具に固定して平面研磨します。


溶接加工

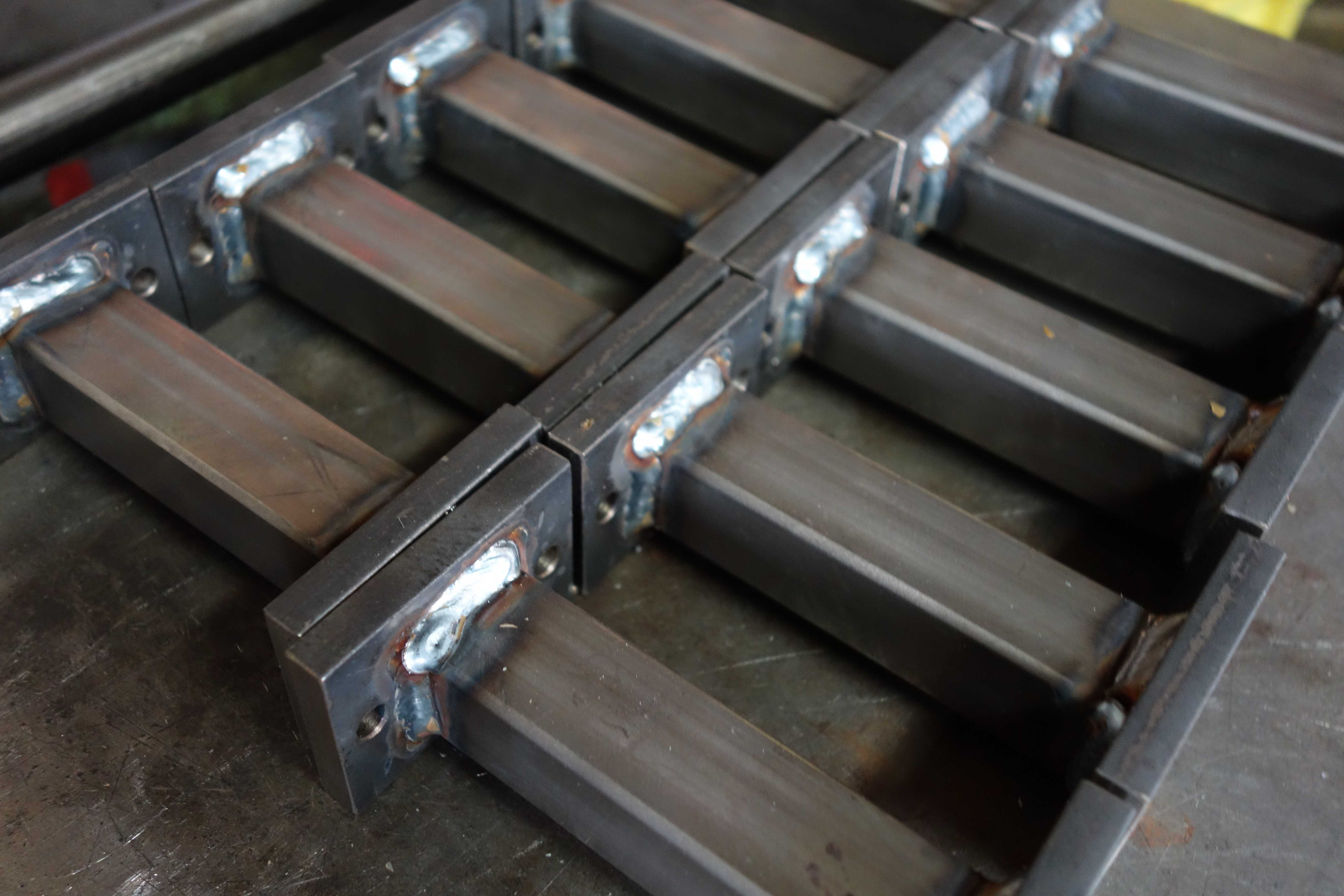

角パイプにプレートを溶接

角パイプにプレートを溶接しました。


フライス加工、穴加工

フライス加工、穴加工、ハードクロムメッキ

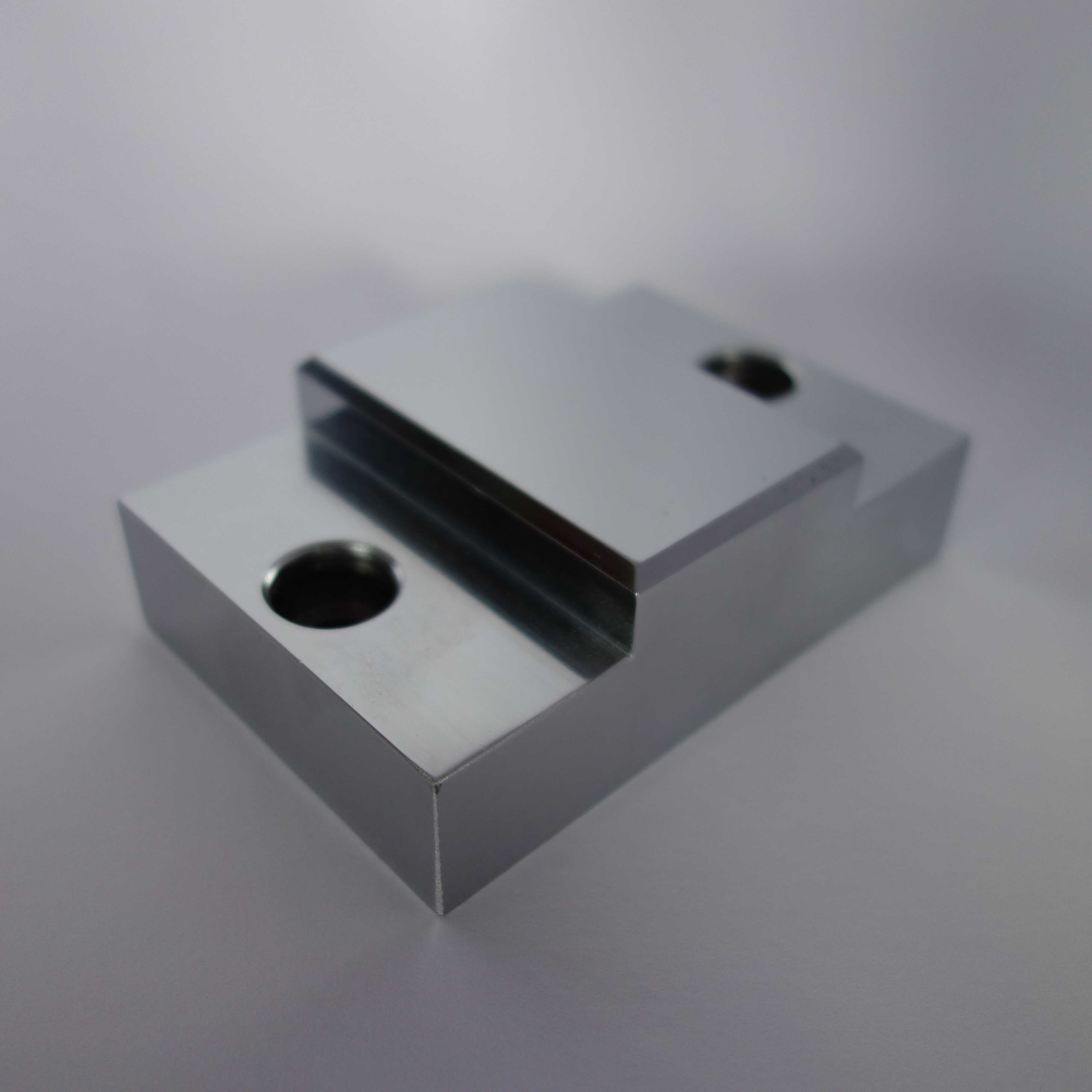

材質S45Cの鉄にフライス加工にて段付。ボール盤にて穴加工。
加工後、ハードクロムメッキ(バフ仕上げ有り)をしました。


3次元測定

3次元測定

通常、各種測定具、ゲージ等で確認します。

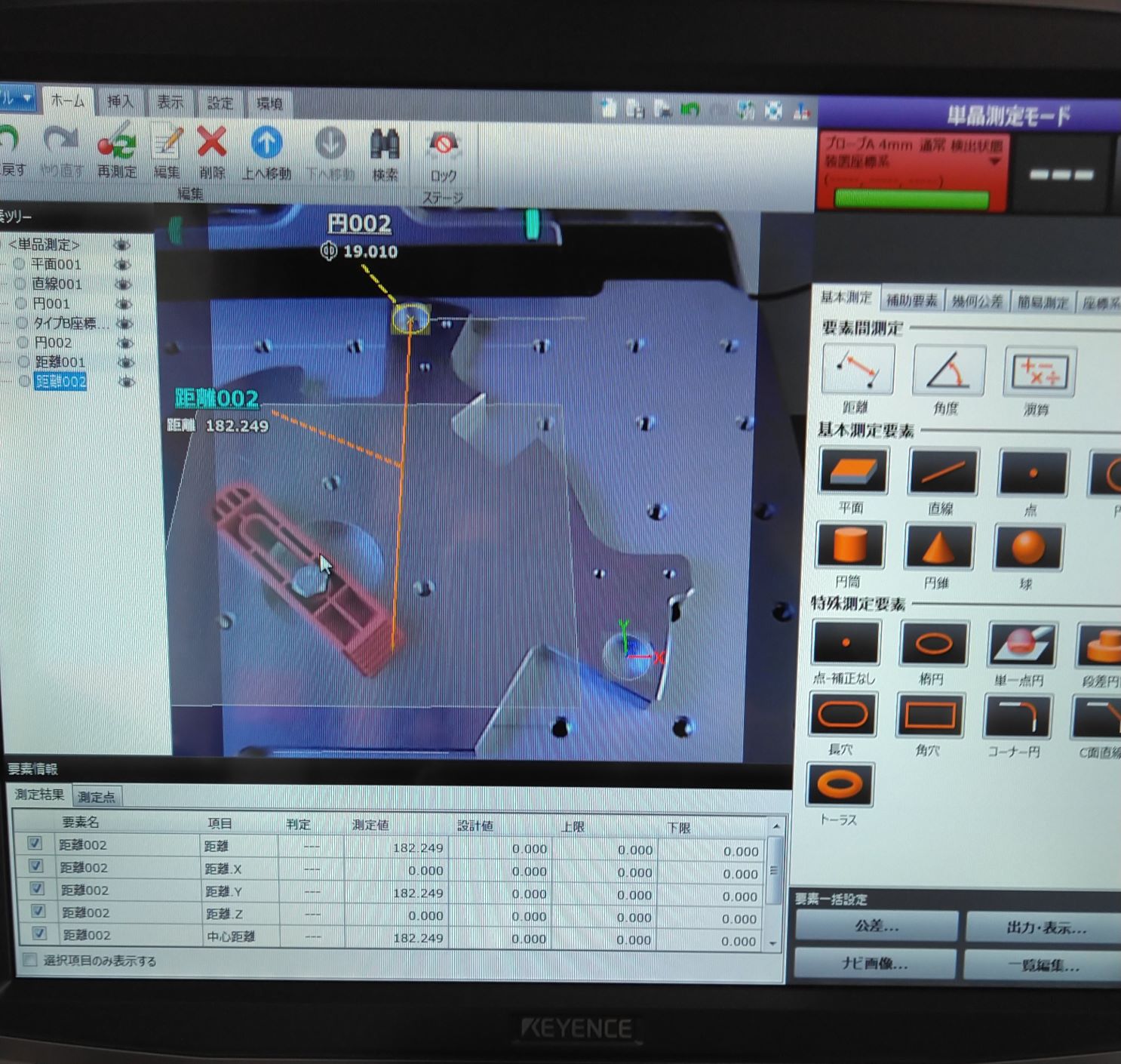

必要とあれば、3次元測定機、画像寸法測定器を活用します。
